เครื่องควบคุมอุณหภูมิเตารีดไอน้ำไฟฟ้า

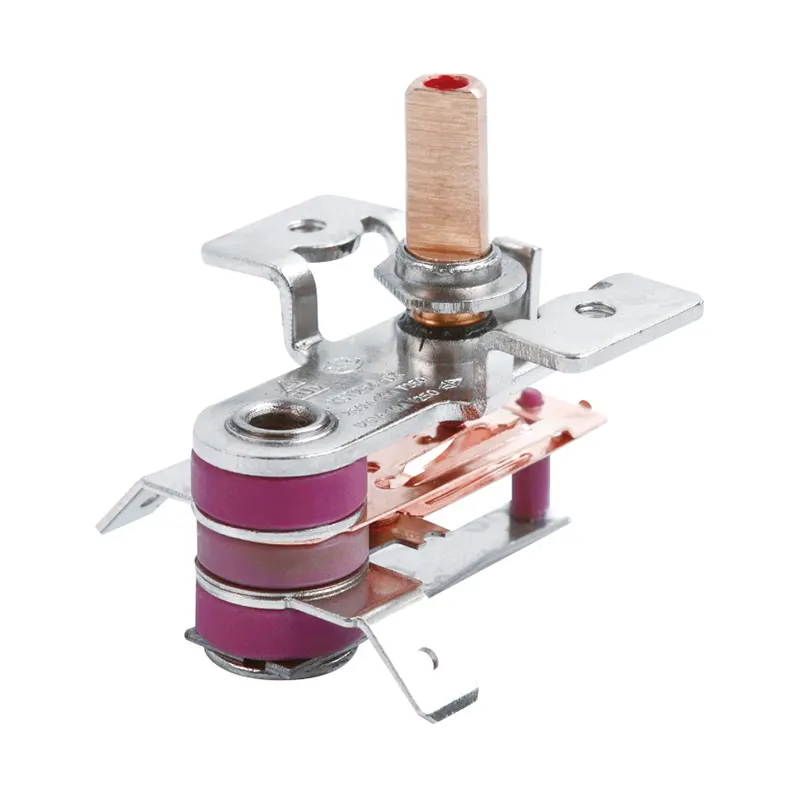

เครื่องควบคุมอุณหภูมิเตารีดไอน้ำไฟฟ้า JIATAI ได้รับการออกแบบมาเพื่อใช้กับเตารีดไอน้ำไฟฟ้า เครื่องพ่นไอน้ำสำหรับรีดผ้า และอุปกรณ์รีดผ้าอุตสาหกรรม เทอร์โมสแตทไบเมทัลลิกเกรดเชิงพาณิชย์ที่มีหน้าสัมผัสโลหะผสมเงินและพิกัด 16A/250VAC จำหน่ายให้กับผู้ผลิต OEM/ODM สามารถทนต่อรอบการทำงานได้ 100,000 รอบภายใต้ภาระความร้อนเต็มพิกัด รองรับการปรับอุณหภูมิอย่างต่อเนื่องตั้งแต่ 50°C ถึง 250°C และได้รับการรับรองหลายรายการ รวมถึง UL 60730, VDE, CE, CQC และ RoHS
ข้อมูลจำเพาะด้านประสิทธิภาพทางเทคนิค
|
ช่วงอุณหภูมิในการทำงาน |
50°C ถึง 250°C (122°F ถึง 482°F) |
50°C ถึง 300°C (ปรับแต่งได้) |
|
ความอดทนต่ออุณหภูมิ |
±3°C ถึง ±5°C |
±1.5°C ถึง ±3°C |
|
พิกัดไฟฟ้า |
10A / 125VAC, 10A / 250VAC |
16A / 250VAC (โหลดตัวต้านทาน) |
|
ต้านทานการติดต่อ |
≤ 50 ม.โอม |
≤ 30 mΩ (หน้าสัมผัส AgCdO / AgNi) |
|
ความต้านทานของฉนวน |
≥ 100 เมกะวัตต์ (กระแสตรง 500 โวลต์) |
≥ 100 เมกะวัตต์ (กระแสตรง 500 โวลต์) |
|
ความเป็นฉนวน |
1500VAC / 1 นาที |
2000VAC / 1 นาที |
|
ชีวิตเครื่องกลและไฟฟ้า |
ขั้นต่ำ 100,000 รอบ |
ขั้นต่ำ 100,000 รอบ |
|
วัสดุที่อยู่อาศัย |
เซรามิก Steatite / เรซินฟีนอล |
เซรามิก Steatite (พิกัดอุณหภูมิโดยรอบ 260°C) |
เกรดผลผลิตสูง
มาตรฐานวัสดุและการก่อสร้าง
หมุดย้ำสัมผัสโลหะผสมเงิน: นำเสนอหน้าสัมผัสซิลเวอร์แคดเมียมออกไซด์ (AgCdO) หรือนิกเกิลเงิน (AgNi) เพื่อป้องกันการเชื่อมอาร์ก รูพรุน และออกซิเดชั่นภายใต้โหลดแบบคาปาซิทีฟและตัวต้านทานสูง
ฐานสตีไทต์คุณภาพสูง: ตัวเซรามิกฉนวนได้รับการผลิตขึ้นเพื่อให้มีความคลาดเคลื่อนด้านขนาดที่เข้มงวด และจะไม่หดตัว แตกร้าว หรืออ่อนตัวลงระหว่างการทำงานต่อเนื่องที่อุณหภูมิเกิน 200°C
ส่วนประกอบ Bimetallic ที่ปราศจากการคืบ: แถบ Bimetallic ที่ประทับตราอย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการดำเนินการสวิตชิ่งที่คมชัดและเด็ดขาดโดยไม่ต้องใช้ไมโครอาร์ค จึงลดการรบกวนด้วยความถี่วิทยุ (RFI) และลดการสึกหรอของหน้าสัมผัส
การควบคุมคุณภาพและการทดสอบการปฏิบัติตามข้อกำหนด
ทุกชุดจากสายการผลิตอัตโนมัติผ่านการตรวจสอบโรงงาน 100% ก่อนบรรจุภัณฑ์:
มาตรฐานสากล: สอดคล้องกับมาตรฐาน UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 และมาตรฐาน REACH
การสอบเทียบความร้อน: ทดสอบในอ่างน้ำมันหรืออ่างลมควบคุมอุณหภูมิเพื่อตรวจสอบว่าจุดเปิดและปิดตรงตามข้อกำหนด
แรงดันไฟฟ้าทนไดอิเล็กทริก: ผ่านการทดสอบการพังทลายของแรงดันไฟฟ้าสูง 1500VAC เป็นเวลา 60 วินาที
พารามิเตอร์ผลิตภัณฑ์
| การให้คะแนนและการอนุมัติ | 250V~10A/16A(TUV CQC CB),125V~15A(UL&CUL) |
| สูงสุดอุณหภูมิแวดล้อม | T250 ℃ |
| ช่วงการควบคุมอุณหภูมิ | 60~250℃ |
| ความแม่นยำในการควบคุมอุณหภูมิ | ±15℃ |
| อายุการใช้งาน | 100,000 รอบ |
| มุม (อุณหภูมิห้อง：25℃) | ขึ้นอยู่กับการออกแบบ |
| ระยะกึ่งกลาง | 15 มม./18 มม./20 มม |
| ความแตกต่างเปิด~ปิด | ขึ้นอยู่กับการออกแบบ |
| ความยาวของเพลาปรับแต่ง | ขึ้นอยู่กับการออกแบบ |
| มุมการทำงาน | ขึ้นอยู่กับการออกแบบ |
| มุมพินขั้วต่อ | ขึ้นอยู่กับการออกแบบ |
| สไตล์พินเทอร์มินัล | ① ขั้วต่อสกรู ② ขั้วต่อ ขั้วต่อ พินเทอร์มินัล 3.8/6.3 มม |
| หม้อสูง |
1800V AC 1 นาที |
คู่มือการเลือกวิศวกรรม
เมื่อเลือกตัวควบคุมที่เหมาะสมสำหรับเตารีดไอน้ำไฟฟ้า ต้องตรวจสอบให้แน่ใจว่ามีขนาดเพลาของตัวควบคุมอุณหภูมิเตารีดไอน้ำไฟฟ้า อัตราโหลดปัจจุบัน เวลาตอบสนองความร้อน และการกำหนดค่าการติดตั้ง ดูขั้นตอนด้านล่างเพื่อพิจารณาข้อกำหนดเฉพาะ
ขั้นตอนที่ 1: เลือกกลไกการทำงาน
เทอร์โมสตัท Bimetallic แบบปรับได้: ทำหน้าที่เป็นส่วนประกอบควบคุมหลัก โดยเชื่อมต่อโดยตรงกับแป้นหมุนที่ผู้ใช้ควบคุม ช่วยให้สามารถปรับอุณหภูมิแผ่นความร้อนได้อย่างต่อเนื่องในทุกการตั้งค่าผ้า ตั้งแต่ไนลอน/ผ้าไหม ไปจนถึงผ้าลินิน/ผ้าฝ้าย
สวิตช์ Snap-Action อุณหภูมิคงที่: ทำหน้าที่เป็นตัวจำกัดอุณหภูมิเพื่อความปลอดภัยเสริมหรืออุปกรณ์ตัดไฟแบบต้มแห้ง ติดตั้งบนหม้อต้มกำเนิดไอน้ำหรือโซนทำความร้อนเสริมของแผ่นความร้อน โดยจะตัดวงจรไฟฟ้าอย่างถาวรหรือชั่วคราวในกรณีที่เกิดความร้อนสูงเกินไป
ขั้นตอนที่ 2: กำหนดช่วงอุณหภูมิ
ส่วนต่างของอุณหภูมิจะกำหนดความเสถียรของการปล่อยไอน้ำและป้องกันการเปลี่ยนบ่อยครั้ง:
การตั้งค่าอุณหภูมิสูง (160°C – 230°C): เหมาะสำหรับผ้าฝ้าย ผ้าลินิน และการใช้ไอน้ำต่อเนื่อง
การตั้งค่าอุณหภูมิปานกลาง (110°C – 160°C): เหมาะสำหรับผ้าวูลและโพลีเอสเตอร์ผสม
การตั้งค่าอุณหภูมิต่ำ (50°C – 110°C): เหมาะสำหรับเส้นใยสังเคราะห์ ต้องใช้ส่วนต่างที่น้อยกว่า (±3°C) เพื่อป้องกันไม่ให้อุณหภูมิลดลงอย่างกะทันหันเมื่อน้ำสัมผัสกับแผ่นความร้อน
การเลือกส่วนต่าง
ส่วนต่างที่กว้าง (8°C – 12°C): แนะนำสำหรับเตารีดแห้งเพื่อลดความถี่ในการสลับและยืดอายุการใช้งานของหน้าสัมผัสสีเงิน
ส่วนต่างที่แคบ (3°C – 5°C): เหมาะสำหรับเตารีดไอน้ำกำลังสูงเพื่อให้แน่ใจว่ามีการตอบสนองต่อความร้อนทันทีเมื่อน้ำเข้าสู่ห้องอบไอน้ำ
ขั้นตอนที่ 3: จับคู่รูปร่างและโครงสร้างการติดตั้ง
ประเภทของเพลา: ตัวเลือกได้แก่ เพลาแบบ D-cut, เพลาแบบร่องขวาง หรือเพลาแบบมีลาย
ความยาวเพลาและมุมการหมุน: ความยาวเพลามาตรฐานมีตั้งแต่ 10 มม. ถึง 30 มม. ตัวเลือกการหมุน ได้แก่ 180°, 270° หรือ 300°
ขายึด: มีการออกแบบฐานแบนโดยมีระยะห่างรูมาตรฐาน 28 มม. หรือ 36 มม. มีขายึดออฟเซ็ตหรือขายึดแบบโค้งแบบกำหนดเองสำหรับเตารีดขนาดกะทัดรัด
ขั้นตอนที่ 4: การกำหนดค่าเทอร์มินัลและระยะห่าง
ความกว้างของขั้วต่อ: ขั้วต่อแท็บมาตรฐาน 6.3 มม. (1/4 ") หรือ 4.8 มม. (1/10")
มุมขั้วต่อ: 0° (แนวนอน/ตรง), 45° (ทำมุม) หรือ 90° (แนวตั้ง) รูปแบบแนวตั้งช่วยลดพื้นที่ในแนวนอนของเหล็กหน้ากว้างต่ำ
ขั้นตอนที่ 5: ตัวเลือกการชดเชยความร้อน
สำหรับเตารีดไอน้ำกำลังสูง (2000W – 2800W) การฉีดน้ำเย็นอาจทำให้เกิดความล่าช้าจากความร้อนบนพื้นผิวแผ่นความร้อนก่อนที่จะส่งความร้อนไปยังแถบโลหะคู่ ไม่มีการชดเชย: เหมาะสำหรับเตารีดแห้งมาตรฐานและเตารีดเดินทางน้ำหนักเบา
ด้วยการชดเชยความต้านทานภายใน: องค์ประกอบความร้อนในตัวช่วยเร่งการตอบสนองของแถบโลหะคู่ในระหว่างรอบไอน้ำความเข้มสูง จึงช่วยรักษาอุณหภูมิของแผ่นความร้อนให้คงที่
ขอตัวอย่างและใบเสนอราคาทางเทคนิค
หากต้องการขอตัวอย่างทางวิศวกรรมที่สอบเทียบแล้วหรือขอใบเสนอราคาภายใน 24 ชั่วโมง โปรดแจ้งรายละเอียดต่อไปนี้แก่ทีมเทคนิคของเรา:
ขนาดขั้วต่อและมุมการวางแนว
ความต้องการรายปีโดยประมาณ
ข้อกำหนดเกี่ยวกับโหลดไฟฟ้า (แรงดันและกระแส)
ช่วงอุณหภูมิในการทำงานและข้อกำหนดด้านความแตกต่างของอุณหภูมิ
รายละเอียดการผลิต
